제조 기업의 핵심 자산인 도면은 가장 관리하기 까다로운 데이터 중 하나입니다. 수만 장의 도면이 사내 서버에 쌓여 있어도 도면을 찾기 위해 수백 개의 폴더를 일일이 열어서 확인하는 비효율을 반복하곤 합니다. 도면 관리가 어려운 이유는 무엇일까요? 대표적인 세 가지 원인을 살펴보겠습니다.
이해하지 못하고 검색되지 않는 도면

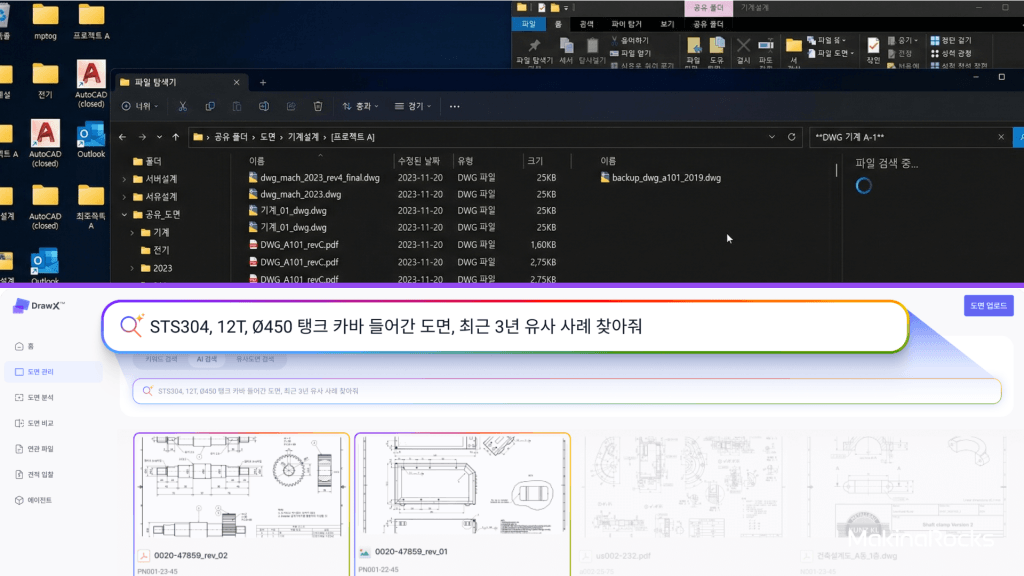

윈도우 공유 폴더 기반의 기존 검색 기능(위)과 AI 기반의 맥락 검색을 지원하는 시스템(아래) 비교
도면 관리가 어려운 이유는 도면 속 ‘비정형 데이터’ 때문입니다. 도면에는 치수와 형상 외에도 특이 가공법이나 재질 변경 이력 같은 핵심 정보가 ‘주기(Note)’ 형태로 담겨 있습니다. 하지만 기존 시스템은 도면 번호나 파일명 같은 메타 데이터를 중심으로 관리할 뿐, 도면 내부에 포함된 실질적인 정보는 담당자가 직접 입력하지 않으면 시스템이 인식하지 못합니다. 결국 수만 장의 도면이 쌓여 있어도 내부 정보는 검색되지 않고, 파일을 하나씩 열어봐야 하는 상황이 반복됩니다.
반복적인 비효율을 멈추기 위해서는 AI가 도면 내 텍스트와 기호를 파싱하고 조기의 맥락을 이해하는 방식이 필요합니다. 도면 업로드와 동시에 AI-Ready 데이터로 전환할 수 있어야 하고요. 그렇게 되면 정확한 파일명을 몰라도 재질, 파트명, 혹은 도면의 맥락만으로 원하는 정보를 즉시 찾을 수 있습니다. 유사 도면을 자동으로 매칭해 과거 제작 이력까지 불러올 수 있어야 합니다. 이처럼 도면이 하나의 시스템이 모이면, 개인 PC나 메일에 파편화되어 사라지던 노하우를 기업의 지속 가능한 기술 경쟁력으로 자산화할 수 있습니다.
‘최종의 최종’이 반복되는 도면 리비전 관리

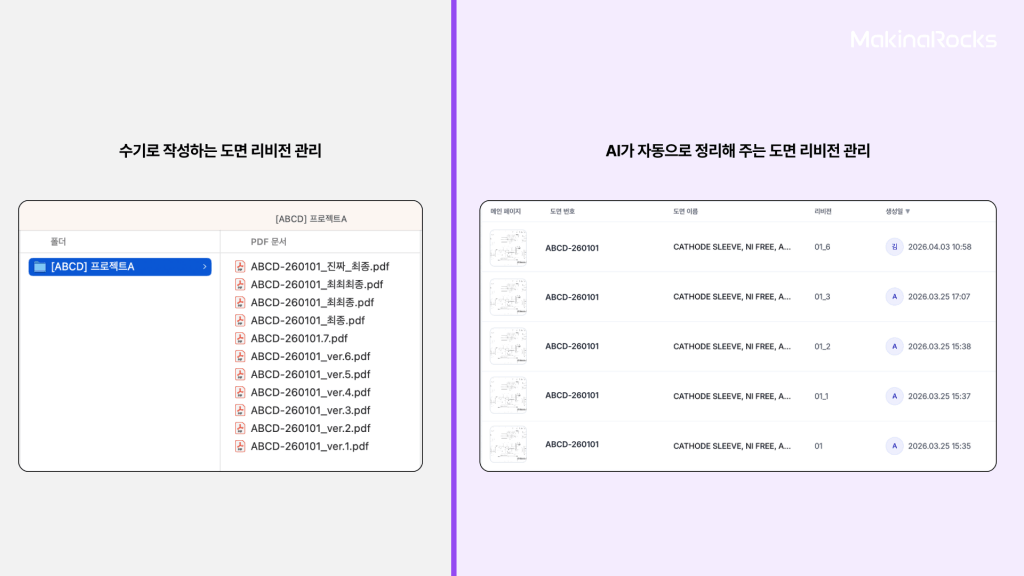

파일명으로 관리되는 도면 리비전(왼쪽)과 AI가 자동으로 리비전과 담당자를 정리해주는 시스템(오른쪽) 비교
매번 맞닥뜨리는 도면의 리비전(Revision) 관리도 빼놓을 수 없습니다. 도면은 제품 출하 직전까지 수정이 반복되고, 사소한 변경이 누적되면서 여러 버전이 빠르게 쌓이게 됩니다. 하지만 체계적인 기준 없이 도면 파일명에 ‘v1’, ‘최종’ 등을 붙여 수동으로 관리하는 경우가 많죠. 도면이 리비전 됐다고 메일을 받아도 모른 채로 구버전 도면을 보고 있는 담당자는 늘 있기 마련입니다. 결국 유관 부서 담당자들은 최신 도면을 확인하기 위해 매번 설계팀에 전화하거나 메일을 보내 확인하는 비효율이 발생합니다. 만약 이 과정에서 누락이 생긴다면? 서로 다른 버전을 기준으로 작업이 진행되는 상황까지 이어질 수 있습니다.
제대로 된 도면 관리 솔루션이라면 전사가 실시간으로 최신 버전의 도면을 확인할 수 있어야 합니다. 그래야 도면의 최신 여부를 묻고 답하는 소모적인 조율 과정 없이도 현장에서 바로 업무에 착수할 수 있습니다. 또한, 설계 변경 시 그 영향 범위를 실시간으로 추적하고 상·하위 및 파생 도면 간의 관계를 자동으로 연결해 주어야 합니다. 이러한 시스템이 갖춰질 때 비로소 불필요한 확인 절차가 사라지고, 전사적으로 신뢰 기반의 효율적인 협업 환경을 구축할 수 있습니다.
도면과 관련 문서가 따로 노는 구조

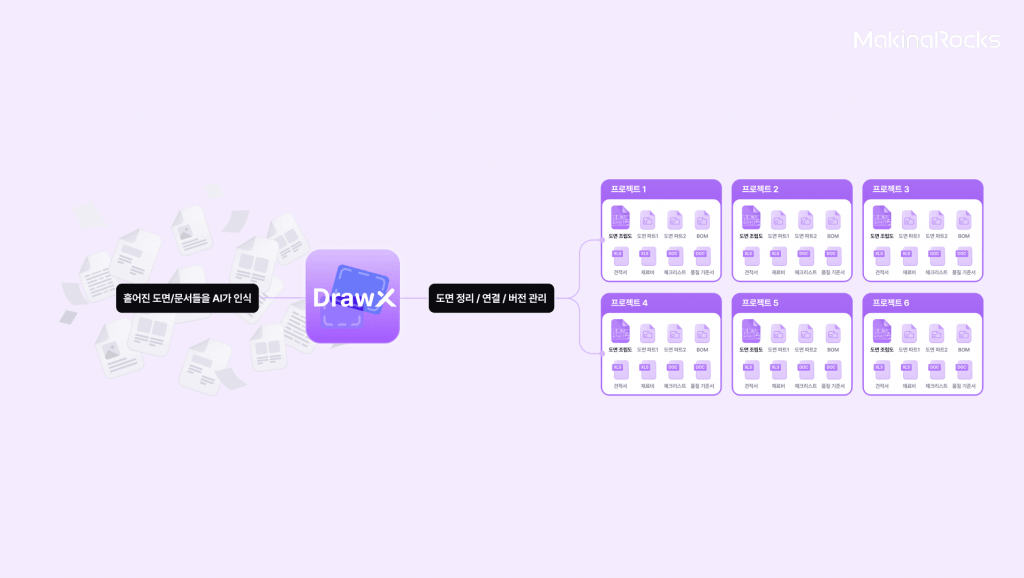

AI 기반 도면 솔루션은 도면과 관련 문서를 하나의 시스템에서 연결합니다.
마지막으로 짚어볼 문제는 도면 관리의 범위가 ‘도면’에만 머물러 있다는 점입니다. RFQ 작성, 수주 판단, 원가 산정 등 제조 기업에는 도면을 기반으로 진행되는 업무가 많습니다. 도면은 설계 부서의 PDM이나 전용 서버에 파일 형태로 보관되는 반면, 제품 구성 정보인 BOM은 ERP 시스템에 거래 관련 문서는 담당자의 메일함이나 개인 PC에 제각각 파편화되어 존재합니다. 담당자는 여러 개의 창을 띄워놓고 정보를 일일이 대조하는 소모적인 수작업에 시간을 허비할 수밖에 없습니다. 이 과정에서 대응 속도는 늦어지고 휴먼 에러의 위험도 커집니다.
어쩌면 도면과 관련 데이터가 연결되지 않아, 한곳에 모이지 못하는 것일지도 모릅니다. 도면 관리의 완성은 도면과 BOM, 견적서, 구매 문서를 자동으로 연결하는 데 있습니다. 담당자가 일일이 파일을 열어 확인하지 않아도, AI가 정리한 단 하나의 통합 폴더만 봐도 도면을 중심으로 업무 전체의 맥락을 파악할 수 있어야 합니다. 이렇게 도면과 관련 문서가 하나의 시스템 안에서 연결될 때 비로소 과거 데이터 기반의 원가 분석과 구매 협상, 수주 판단까지 AI가 지원할 수 있습니다.

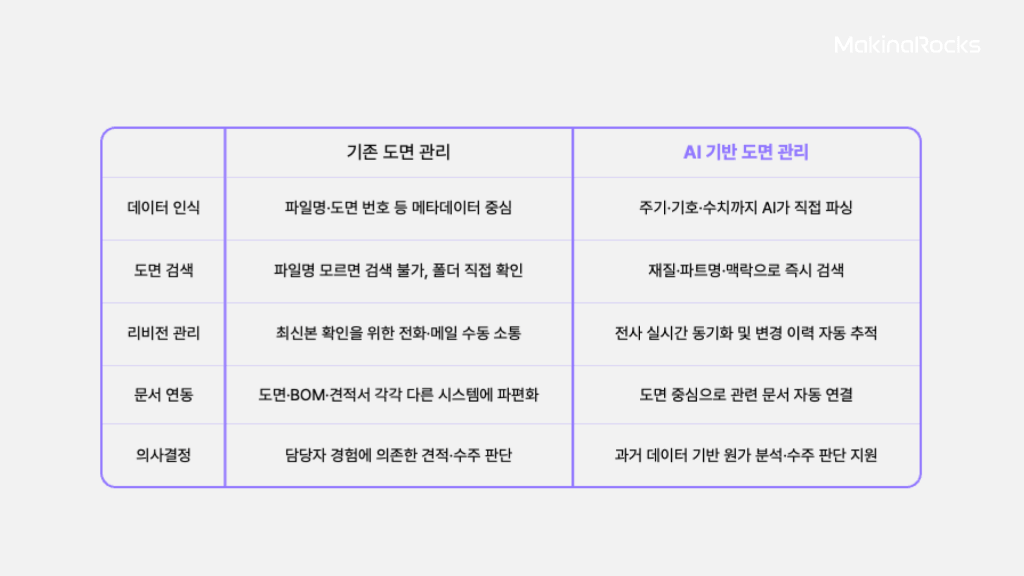

기존 도면 관리 vs AI 기반 도면 관리
도면 관리가 어려운 이유를 살펴보면, 대부분 기존 시스템이 도면을 단순 파일로만 저장할 뿐 그 안의 정보를 읽고 연결하는 데는 한계가 있다는 점에서 비롯됩니다. 리비전 추적도 유사 도면 검색도 관련 문서와의 연동도 결국 담당자가 수작업으로 진행했던 영역입니다.
이 문제를 해결하기 위해 도면 AI 솔루션을 도입하는 기업이 늘고 있지만, 정작 어떤 솔루션을 선택해야 할지 기준이 명확하지 않은 경우가 많습니다. 다음 포스팅에서 도면 AI 도입 전 반드시 점검해야 할 3가지를 소개합니다.
